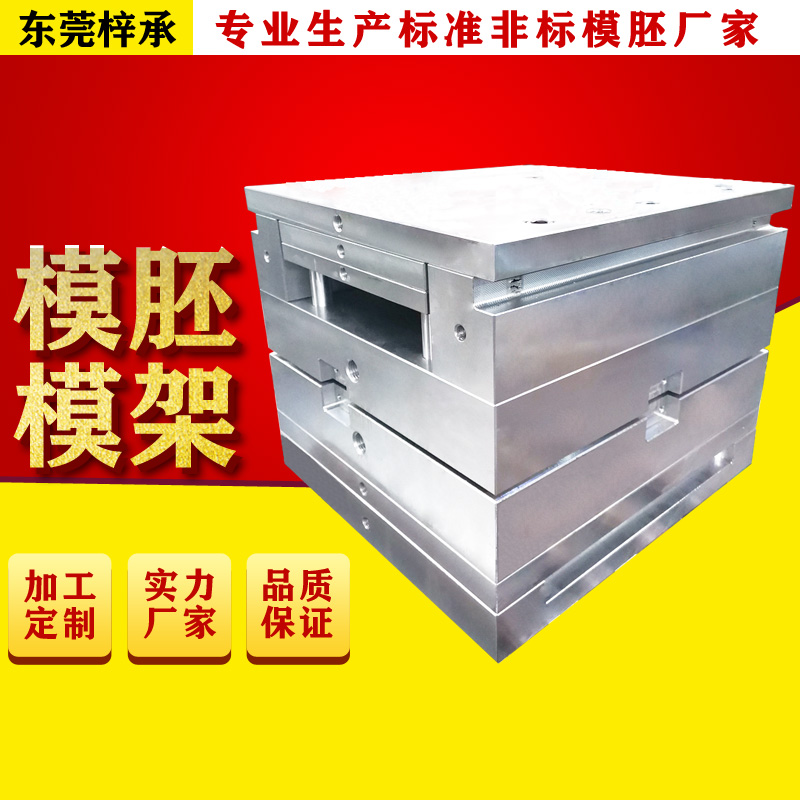

模架由各种不同的钢板配合零件组成，包括上模座，下模座，导柱和导套，模架的应用领域很广，而且不同的应用所需用到的模架也有所不同，接下来，梓承模胚模架钢材就来介绍一下不同形式的模架。

1.对角导柱模架的两个导柱一大一小对称分布在下模座的对角线上，除具有中间导柱模架的优点外，其纵向横向都能送料，使用方便。对角导柱模架横向尺寸大于纵向尺寸，所以常用于横向送料多工位级进模中，也用于纵向送料单工序冲模和复合模中。

2.后侧导柱模架送科方便，可以纵向、横向送料，但冲压时的偏心距加之压力机导向不精确，会造成上模歪斜，使导柱和导套、凸模和凹模产生单边磨损，从而影响模具寿命。一般只用于精度不高的中小型冲模中。

3.中间导柱模架的两个导柱左右对称分布，受力均衡，滑动平稳，导向准确可靠。为防止模具在使用过程中上、下模装反，导柱、导套尺寸必须采用一大一刀、中间导柱模架只能纵向送料，一般用于单工序冲模、复合模或两工位的级进模中。

模架很多都是标准件，对于冲压模具来说，模架是整副模具的骨架，具的全部零件都固定在它的上面，并承受冲压过程的全部载荷。而对于塑料模具来说，模架是用来安装固定或支承成型零件及模具其它各部分机构的零件。
