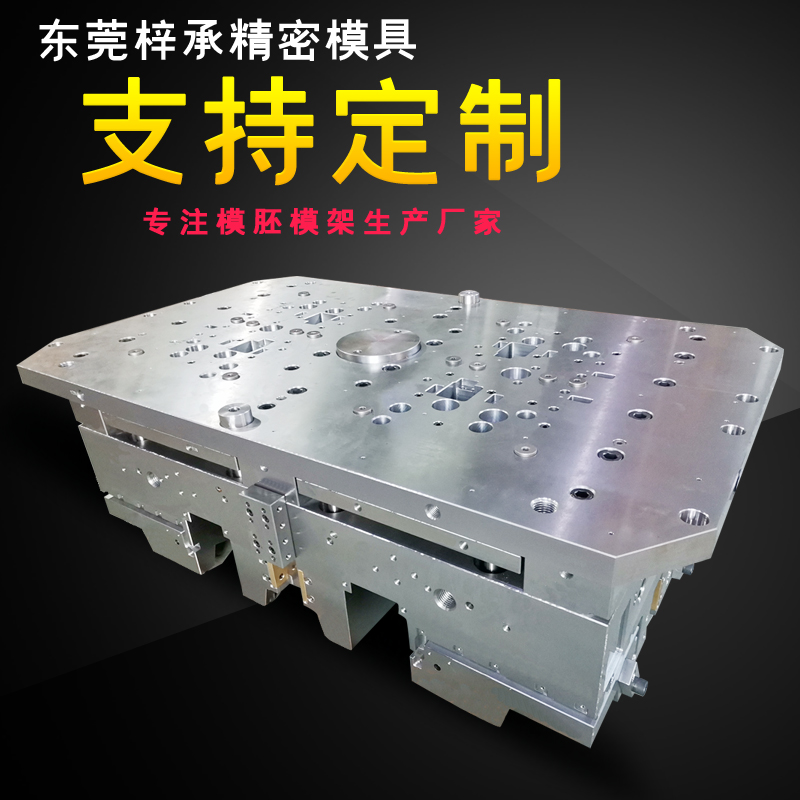

大水口模架(又称单分型面模架)，标准长阔尺寸由150mm x 150mm(简称1515系列)至600mm x 800mm(简称6080系列);因A板，B板，推板及托板组合的不同，共分A，B，C，D四个型号。而模架因码模结构不同，而有工字模 (I型)，直身模 (H型)及直身模加面板(T型)三类，结合A，B，C，D四个型号，标准大水口模架共有 12 种不同型号规格，模具制作者可因产品要求而选择不同的型号规格。

　　大水口模架各部位的作用是什么呢?

1、面板：定模座板，用于把定模部分定装在注射机上。

2、水口推板：脱浇道板，注射完毕后用于脱浇。

3、A板：即定模板，主要是产品成形部分。

4、推板：属于动模部分，可以和B板一样用于放置型芯部分，也

可以用于脱模（比较简单、小的塑胶产品）。

5、B板：即动模板，主要用于放置型芯，使产品成型的部分。

6、托板：主要起支撑B板的作用，减少B板在注射时变形。

7、方铁：在底板与B板或托板之间，撑出一定的空间，让针板有

运动空间。

8、面针板：放置回针、顶针及其它。

9、底针板：用螺丝与面针板固定在一起，顶棍顶在底针板上，从

而实现上下运动，完成脱模过程。

10、底板：动模座板，用于把动模部分固定在注射机上

11、回针（复位杆）：确保针板能够及时退回。

12、导柱与导套（边钉与托司或直司）：用于动模与定模间的定位
