大口水标准模架的结构组成介绍

　根据产品的不同结构，模具一般分为二板模和三板模，二板模又可以叫做大口水模具，而三板模又可以叫做细水口模具，因此，标准模架就有大口水模架和细水口模架两种，且依据产品和模具的加工容易度，这两种不同的标准模架有变分出不同的样式，以下就简单介绍一下常见的大口水标准模架。

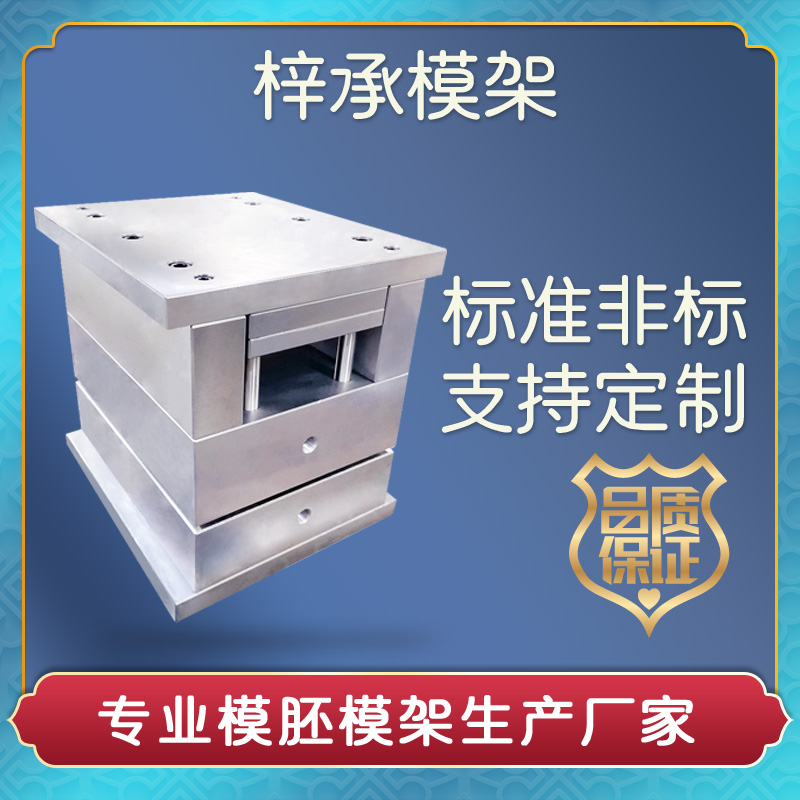

　　大口水标准模架由板子、固定螺丝、辅助零件及辅助设置等部分组成

　　1、板子部分：上下固定板、公母模板、上下顶出板、模脚（两个）。有时，公母模侧还会有一块承板。

　　2、固定螺丝部分：S1--锁定上固定板与母模板，一般4-6个。；S2--锁定下固定板与公模板，它穿过了模脚，与其是间隙配合。一般是4-6个。它的大小和到模具中心线之间的位置跟S1一致。只有其螺丝的长度不一样。；S7--锁定上下顶出板，分布在顶出板的四个角上。一般是4个。；S8--锁定下固定板与模脚，一般为4-6个。

　　3、辅助零件部分：导柱与导套--总共4套。为了防止模具在安装时装反，四套导柱导套中靠近基准的一套，向模具中心线向上偏了2mm。不管模具大小，每套模具都一样。另外,当模具上有顶出板，导柱导套,我们在定购模架回来时要把其给加上；回位销--总共4个,分布在顶出板四个角上.

　　4、辅助设置部分：吊环孔，由于模具一般都较重,为了方便模具的安装和搬运,在加工现场都会用到吊车,因此在模具上设计了吊环孔。
