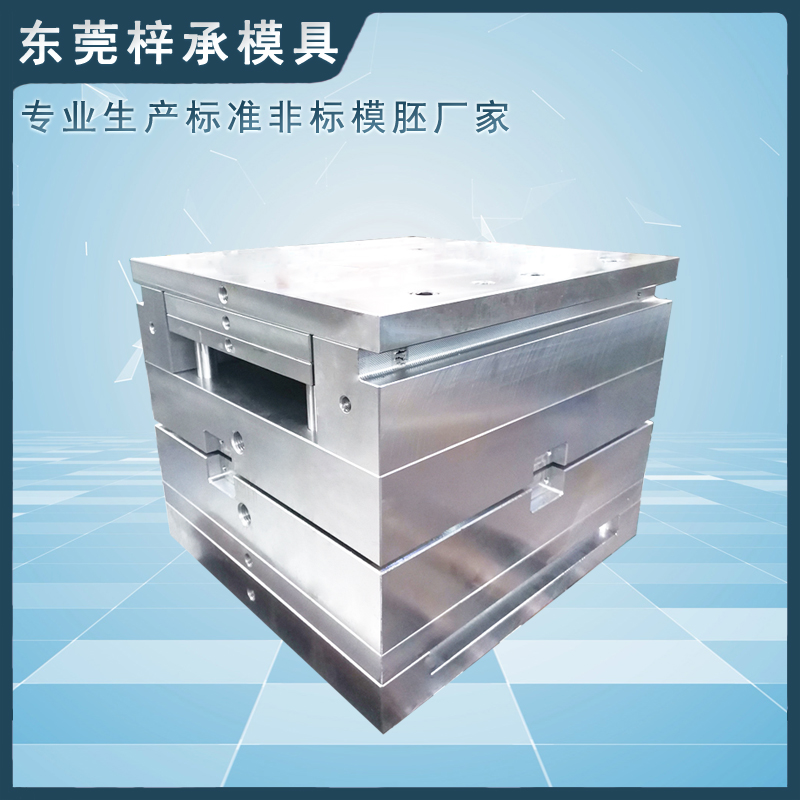

标准模架是成型模具的工艺装备，标准模架结构主要包括型腔型芯固定板、定模座板、动模座板、垫块、推板、推板固定板、垫板、导柱导套、支承柱、推出机构导柱导套、复位杆、垃圾钉等。这里介绍的标准模架是模具行业常用的标准模架。

模具行业常见的标准模架形式有3种，分别为大水口标准模架、细水口标准模架和简化型细水口标准模架。大水口标准模架通常称为两板模，细水口标准模架称为三板模。其中，每一种标准模架又包括多种类型。遇到特殊情况或者客户指定要求时，可以对标准模架的部分形状、尺寸和材料做出更改，也可以完全重新设计标准模架，这种情况下，订购标准模架时，需向标准模架供应商提供详细模架图，并注明所订购模架与标准模架不同之处。

那么对于标准模架的验收标准，大家都了解吗？

1.产品表面不允许缺陷：缺料、烧焦、顶白、白线、披峰、起泡、拉白（或拉裂、拉断）、烘印、皱纹。

2.一般圆形穿孔熔接痕长度不大于5mm，异形穿孔熔接痕长度小于15mm，熔接痕强度并能通过功能安全测试。

3.一般小型产品平面不平度小于0.3mm，有装配要求的需保证装配要求。外观明显处不能有气纹、料花，产品一般不能有气泡。外观面明显处不允许有收缩，不明显处允许有轻微缩水（手感不到凹痕）。

4.产品的几何形状，尺寸大小精度应符合正式有效的开模图纸（或3D文件）要求，产品公差需根据公差原则，轴类尺寸公差为负公差，孔类尺寸公差为正公差，顾客有要求的按要求。

5.产品壁厚一般要求做到平均壁厚，非平均壁厚应符合图纸要求，公差根据模具特性应做到-0.1mm。面壳底壳配合——表面错位小于0.1mm，不能有刮手现象，有配合要求的孔、轴、面要保证配合间隔和使用要求。
